風力發電機組基礎作為整個風力發電系統順利運行的基礎保證，除了要承擔機組上部塔架和發電結構重量帶來的豎向荷載外，還要承受來自風力帶動風機葉片轉動和地震的動力作用。隨著風電行業的發展，大功率風機不斷出現，大容量的風機需要在更高的位置獲取更大的風能，現在風機葉片直徑達到800~100m，伴隨葉片直徑的不斷增加，基礎所承受的載荷也越來越大。且隨著全球風資源的不斷開發，現階段風電項目建設的條件越來越艱難，風機基礎所處的地質條件也更為復雜，使得風機基礎設計面臨的難度越來越大。
現風機基礎設計多是參考之前的工程實例類似設計經驗，沒有考慮到風機基礎的特殊的受力形式。風機基礎的特殊性體現在基礎環和基礎混凝土在受力的過程中由于兩種材料性能差別太大，二者沒有良好的協同作用。故設計中弄清基礎環與混凝土之間的應力傳遞和分布規律，保證基礎各組成部分能夠共同受力協同工作是風機基礎設計中需要重點考慮的問題。
一、環式鋼格柵結構

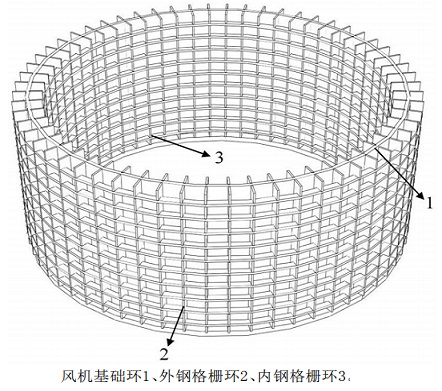

鋼格柵環式風電塔架基礎環設施，包括帶法蘭板風機基礎環、外鋼格柵環、內鋼格柵環，外鋼格柵環包括外圈豎向鋼格柵條群、外圈橫向鋼格柵板群，外圈橫向鋼格柵板群依次按外環方向套進外圈豎向鋼格柵條群的預留矩形孔，并對預留矩形孔進行焊接封口；內鋼格柵環包括內圈豎向鋼格柵條群、內圈橫向鋼格柵板群，內圈橫向鋼格柵板群依次按內環方向卡進內圈豎向鋼格柵條群的預留矩形孔，并對預留矩形孔進行焊接封口。
二、優勢特點
1、通過鋼格柵環的多向抗剪性能，大大增加風機基礎環與現澆混凝土的抗滑移性能，使混凝土與基礎環充分接觸，提升二者粘結效應。
2、以往風機事故表明，風機基礎環內外壁與基礎接觸部分極易出現松動，產生較大的縫隙，進而使風機運行發生晃動，基礎內部容易進水。鋼格柵環式風電塔架基礎環設施極大程度提升風機基礎環與基礎接觸部分的組合性能，使二者不易發生分離，極大改善以往風機基礎環的致命缺陷，具有較高的經濟效益和安全保障。
3、鋼格柵環式風電塔架基礎環設施，由于鋼格柵環自身的幾何特點以及鋼格柵環與基礎環的穩固連接，使風電塔架基礎環設施整體結構不易變形。并且，由風電塔架塔身、風電塔架基礎環以及地基基礎組成的風電塔結構具有結構形式穩定、力學性能好、防災能力強、使用年限高等優點。
4、該種鋼格柵環式風電塔架基礎環設施，由于鋼格柵環的存在，極大加強基礎環與地基基礎現澆混凝土的組合效應，無需在基礎環上打孔和布置穿孔鋼筋，很大程度上縮短了工期，節約了成本，并具有施工簡單、節能環保等優點。
5、鋼格柵環的組成形式有全鋼格柵板式、鋼格柵板-實心鋼柱式、鋼格柵板-鋼管式及鋼格柵板-扭絞方鋼式等，鋼格柵的材料和尺寸易調整，因此，可根據不同截面形式和尺寸的風力發電塔來調整不同形式的鋼格柵環式風電塔架基礎環設施，設計時方便快捷、易協調。
6、該種鋼格柵環式風電塔架基礎環設施，高強度，輕結構，且防腐能力強，防爆性好，抗震性能高。更易應用于風資源豐富但環境惡劣、地震等災害多發的中國華北、西北、西南等地區。
鋼格柵環式風電塔架基礎環設施的材料需與風力發電機塔架材料一致，材料強度等級不低于Q390；外鋼格柵環的材料強度等級可略低于帶法蘭板風機基礎環，但其材料強度等級不得低于Q345；內鋼格柵環的材料強度等級可略低于帶法蘭板風機基礎環，但其材料強度等級不得低于Q345。外鋼格柵環的表面需進行噴漆處理及噴砂處理，可以額外進行熱鍍鋅處理或冷鍍鋅處理；內鋼格柵環的表面需進行噴漆處理及噴砂處理，可以額外進行熱鍍鋅處理或冷鍍鋅處理。
