鋼格板制作方法有機器壓焊和手工制作兩種。機器壓焊使用高壓電阻壓焊機，機械手自動將橫桿橫放在均勻排列的扁鋼上，通過強大的電焊功率和液壓力將橫桿壓焊入扁鋼內，從而可以得到焊點堅固、穩定性和強度極高的高品質鋼格板。由于扁鋼稍有彎曲，而焊接鋼格板時要求扁鋼筆直，因此需要用工裝夾住扁鋼(且保持扁鋼能被拖動)，以便在壓焊機位置不變的情況下拖動扁鋼，在扁鋼的長度方向上一根根地壓焊橫桿。但是生產不同規格的鋼格板時，所用的扁鋼厚度也不同，因此需要更換工裝，十分不便。本文介紹一種鋼格板壓焊機扁鋼夾持工裝，具有能夠夾住不同厚度的扁鋼且保持扁鋼能被拖動的優點。

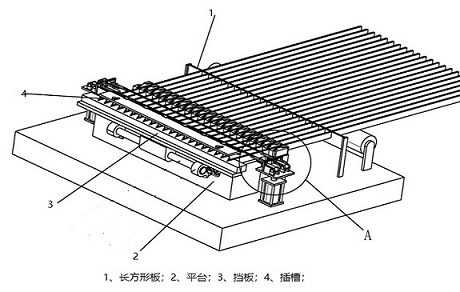

一般鋼格板壓焊機包括機架和可升降的壓焊頭，此技術方案是在機架上固定有長方形板，長方形板上沿自身長度方向間隔均勻地設有若干互相平行的插槽，插槽用于插扁鋼，機架上固定有平臺，平臺的上表面與插槽的槽底齊平，平臺背對長方形板的一側面上鉸接有擋板，擋板上沿自身長度方向設有一排定位槽，扁鋼的頂端插入定位槽內，豎立的扁鋼底面平貼于平臺的上表面；擋板與長方形板之間設有一排長方體塊，所有長方體塊間隔均勻地固定于機架上，壓焊頭位于擋板與一排長方體塊之間、扁鋼上方，所有長方體塊的同一側均設有壓塊，扁鋼插于長方體塊上的壓塊與相鄰長方體塊之間，一排長方體塊的兩端均設有豎板，豎板固定于機架上，兩塊豎板通過長桿貫穿連接，長桿與長方形板平行，長桿與所有壓塊均固定連接，長桿的兩端均螺接有螺母，螺母壓于豎板外側面上。
工人先將若干塊扁鋼插于長方形板上的插槽內，然后再將扁鋼插于相鄰的壓塊與長方體塊之間，接著將扁鋼的端部插入擋板的定位槽內，最后調松長桿兩端的螺母，沿長桿的長度方向平移長桿，使相鄰的壓塊與長方體塊夾住一塊扁鋼，最后鎖緊長桿兩端的螺母，即可使所有的扁鋼互相平行地被夾住。當生產的鋼格板所用的扁鋼厚度有變時，調松長桿兩端的螺母，然后沿長桿的長度方向平移長桿，使相鄰的壓塊與長方體塊之間距離與扁鋼的厚度相當，即可實現對不同厚度扁鋼的裝夾，而且可以調節對扁鋼的夾緊程度，保證扁鋼可以被拖動。不同鋼格板所用的扁鋼厚度不同，相鄰扁鋼的距離也會不同，因此當水平板下降時，一排爪鉤中的部分爪鉤可能會撞到扁鋼，因此需要根據鋼格板的規格調整相鄰爪鉤的距離。而調松第二螺釘，然后沿滑槽的長度方向平移滑板，即可調整相鄰兩個爪鉤的距離。
