在電解鋁車間中，鋁電解槽是橫向排列布置的。在相鄰的兩個電解槽之間和電解 槽縱向兩端頭的操作平臺上，由于通風、散熱的需要，都鋪上有金屬格柵板。為了防止電解槽之間發生短路，也為了操作人員的安全，故必需在電解槽同格柵板之間、端頭格柵板相互 之間設置保護性的絕緣結構。
現有的金屬格柵板與電解槽端頭搖籃架之間采用矩形截面的絕緣磚塊來絕緣，絕 緣磚塊同金屬格柵板之間留有一定的間距，格柵板由于受到操作人員來回地踩踏要產生來 回錯動與變形，對絕緣磚塊產生頻繁的擠壓和沖擊，這就使得這些絕緣磚塊容易開裂和破 碎，因而其絕緣性能會大大降低，從而帶來較大的隱患。下面介紹一種金屬格柵板的絕緣結構，可以有效避免外力磨損和污染性化學老化造成的絕緣涂層失效，延長其使用壽命。

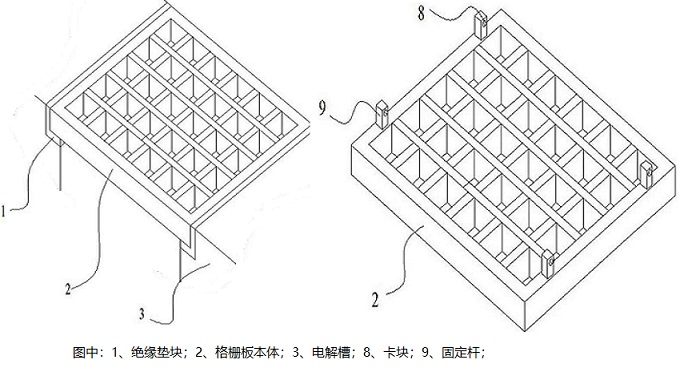

金屬格柵板的絕緣結構，包括格柵板本體和電解槽，電解槽側面頂部開設有安裝槽，且安裝槽上設有絕緣墊塊，所述絕緣墊塊呈“L”型，絕緣墊塊和電解槽之 間的兩端均設有第一固定結構，格柵板本體的外壁涂覆有絕緣涂層，絕緣涂層的外側涂覆有耐磨涂層，格柵板本體的底部四角均豎直焊接有固定桿，絕緣墊塊的 水平部分兩端均開設有插孔，且安裝槽頂部兩端均開設有固定槽，固定桿和插孔、固定槽均相適配，固定桿內設有第二固定結構。
第一固定結構包括插塊，插塊焊接于絕緣墊塊豎直部分外側的端部，電解槽上的安裝槽側面端部開設有插槽，插槽和插塊相適配。第一固定結構還包括第一磁鐵和第二磁鐵，第一磁鐵固定鑲嵌于插塊的頂端，第二磁鐵固定鑲嵌于插槽的內壁，第一磁鐵和第二磁鐵磁性相吸。
第二固定結構包括卡塊，固定桿內開設有凹槽，卡塊呈半球形，卡塊設有兩個，兩個卡塊從固定桿的對立兩側伸出凹槽內部，固定槽對立兩側內壁開設有與卡塊相適配的卡槽。第二固定結構還包括阻尼桿和彈簧，兩個卡塊相向的側面均 焊接有安裝塊，阻尼桿的兩端分別粘接于兩個安裝塊的中部，彈簧設有兩個，兩個彈簧的底端均焊接于凹槽內底部的中部，兩個彈簧的頂端分別焊接于阻尼桿的底部兩端。
兩個安裝塊的頂部均焊接有滑塊，且凹槽內頂部水平焊接有限位桿，兩個滑塊均套接于限位桿外側，滑塊和限位桿滑動連接。絕緣墊塊、插塊、固定桿、卡塊、安裝塊、滑塊和限位桿均采用C級絕緣材料。
金屬格柵板的絕緣結構，通過設置有絕緣涂層和耐磨涂層，通過在格柵板本體外壁涂覆絕緣涂料形成絕緣涂層，從而使格柵板本體具有絕緣功能，且在絕緣涂層 外側涂覆耐磨涂料形成耐磨涂層，耐磨涂層不僅可以防止絕緣涂層在外部踩踏摩擦作用下磨損失效，且可以作為隔層隔離紫外線、臭氧、鹽霧、酸堿等環境因素，從而可以有效避免外力磨損和污染性化學老化造成的絕緣涂層失效，延長其使用壽命。
金屬格柵板的絕緣結構，通過設置有第一固定結構和絕緣墊塊，絕緣墊塊對電解槽和格柵板本體之間進行絕緣，安裝絕緣墊塊時將插塊對準插槽插入，第一磁鐵 和第二磁鐵相吸將插塊固定在插槽內，從而將絕緣墊塊初步的固定在電解槽的安裝槽上， 絕緣墊塊拆卸時只需向外拔出插塊即可，絕緣墊塊的安裝和拆卸均方便快捷，方便絕緣墊塊老化后的更換。
金屬格柵板的絕緣結構，通過設置有第二固定結構和固定桿，安裝格柵板本體時，將固定桿對準絕緣墊塊上的插孔插入，固定桿底端穿過插孔進入固定槽內，兩個卡塊在阻尼桿和彈簧的彈力作用下伸出凹槽內進入卡槽內，將固定桿固定在固定槽內部， 固定桿將格柵板本體和絕緣墊塊一起固定在電解槽的安裝槽上，絕緣墊塊和格柵板本體安裝穩固，且L型的絕緣墊塊和安裝槽、格柵板本體連接更加緊密、之間沒有縫隙，格柵板本體不會發生來回錯動與變形，避免對絕緣墊塊產生頻繁的擠壓和沖擊，延長了絕緣墊塊的使用壽命。
