鋼格板是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品，主要用來做水溝蓋板，鋼結構平臺板，鋼梯的踏步板等。鋼格柵板具有通風、采光、散熱、防滑和防爆等性能，但是車輛經過時會對鋼格柵板時造成很大的壓力，為了防止鋼格柵板不會輕易的變形或者被破壞，需要設計一種可防變形并且可以方便拆卸的鋼格柵板。

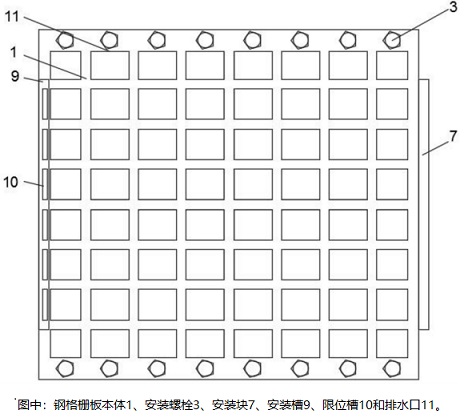

本文介紹一種可防止變形的高精度鋼格柵板，以解決上述技術中提出的問題。防止變形的高精度鋼格柵板，包括鋼格柵板本體、鋼格柵板側板、加強梁、安裝塊、限位塊、安裝槽和限位槽，鋼格柵板本體焊接后產生的孔設置為排水口，鋼格柵板本體兩側上表面開設螺紋孔、鋼格柵板側板上表面開設螺紋孔，鋼格柵板本體通過螺栓和鋼格柵板側板連接固定。
鋼格柵板側板內側表面固定連接安裝座，安裝座斜向開設通孔，安裝座上邊面由上至下開設螺紋孔，鋼格柵板本體中間端下表面固定連接兩個安裝座，加強梁的上端焊接在鋼格柵板本體下端固定連接的安裝座內，加強梁的下端插入在安裝座開設的斜向通孔內后通過安裝螺絲螺紋連接安裝在安裝座開設的螺紋孔內。
鋼格柵板本體前端表面焊接安裝塊的后端，安裝塊的下端焊接多個安裝塊，鋼格柵板本體后端上表面開設安裝槽，安裝槽由上至下開設多個通槽設置為限位槽，限位槽內插入連接安裝塊，安裝槽配合連接安裝塊。
鋼格柵板本體通過多個扁鋼焊接而成，扁鋼按照一定的間距和橫桿進行交叉排列，鋼格柵板本體橫桿均采用經過扭絞的方鋼，并且焊接成中間帶有方形格子的一種鋼鐵制品，通過焊接后形成的孔設置為排水口，通過兩側開設的螺紋孔配合安裝螺栓安裝鋼格柵板側板，通過鋼格柵板側板和加強梁的安裝使鋼格柵板本體增強穩定性，防止受到車的重量后變形，通過安裝塊和限位塊配合連接安裝槽和限位槽使兩塊鋼格柵板本體配合連接在一起，通過多塊鋼格柵板本體的拼接達到鋪滿水溝的效果，并且在鋼格柵板本體、鋼格柵板側板和加強梁受到壓力變形后可以及時拆卸進行調整。
