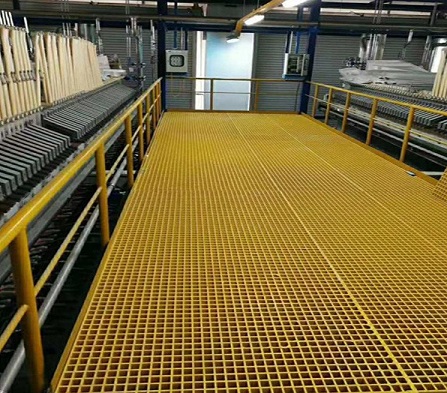

玻璃鋼格柵是由玻璃氈骨架，以及包裹在骨架外面的樹脂涂料構成，因為玻璃鋼格柵的耐腐蝕，抗壓力強，近年來玻璃鋼應用發展速度非常快。但是實際應用中，根據不同場合，對玻璃鋼格柵的要求略有不同，現有技術中玻璃鋼格柵的硬度和耐紫外線性能滿足不了實際使用時的需求。
高硬度耐紫外線的改性不飽和聚酯樹脂玻璃鋼格柵，其原料包括改性不飽和聚酯樹脂、二苯甲烷雙馬來酰亞胺、對苯二酚型液晶雙馬來酰亞胺、苯乙烯、碳納米管、納米碳酸鈣、納米氧化鋁、有機改性蒙脫土、陶瓷粉、玻璃纖維、苯并三唑、BYK-W940潤濕分散劑、過氧化甲乙酮、聚磷酸銨、環烷酸鈷、BYK-S740助劑、硅烷偶聯劑KH-560、固化劑和促進劑。
其中以改性不飽和聚酯樹脂為主料，以二苯甲烷雙馬來酰亞胺、對苯二酚型液晶雙馬來酰亞胺、過氧化甲乙酮、聚磷酸銨、環烷酸鈷和苯乙烯配合，利用了苯乙烯既能與改性不飽和聚酯樹脂反應，又能與二苯甲烷雙馬來酰亞胺和對苯二酚型液晶雙馬來酰亞胺反應，有效提高了交聯密度，形成了致密的網狀結構，有效提高了玻璃鋼格柵的拉伸強度和抗彎強度。
添加的碳納米管、納米碳酸鈣、納米氧化鋁、有機改性蒙脫土、陶瓷粉、玻璃纖維作為填料，在硅烷偶聯劑KH-560的作用下，有效提高了主料的硬度、耐紫外線和阻燃的性能；添加的苯并三唑作為阻燃劑，能夠有效提高玻璃鋼格柵的阻燃性能；添加的BYK-W940潤濕分散劑能夠改善填料在樹脂中的潤濕分散狀態，縮短配料時間，能夠有效改善制品顏色的均勻性，提高表面質量。
添加的BYK-S740助劑能夠抑制苯乙烯的揮發，解決鋼格柵表面發粘的問題；添加的改性不飽和聚酯樹脂以順丁烯二酸酐、乙二醇、納米二氧化鈦、過氧化苯甲酰、鄰苯二甲酸酐、1，2-丙二醇、對苯二酚、苯乙烯和去離子水為原料，通過將納米二氧化鈦引入到不飽和聚酯樹脂中，實現了對不飽和聚酯樹脂的增韌和增強，同時也有效提高了耐熱和耐紫外線性能。本玻璃鋼格柵硬度高，耐紫外線性能強。
改性不飽和聚酯樹脂按如下工藝進行制備：按重量份將6份順丁烯二酸酐、3份乙二醇、3.5份納米二氧化鈦和9份去離子水混合均勻，于氮氣保護下攪拌40min，然后升溫至130℃，接著滴加4.5份過氧化苯甲酰，保溫2h得到物料a；然后向物料a中加入2.5份鄰苯二甲酸酐、3.5份1，2-丙二醇和4.5份對苯二酚混合均勻，接著升溫至200℃，檢測酸值降到35mg/g，降溫至160℃，然后加入2.5份苯乙烯攪拌均勻，冷卻至室溫得到改性不飽和聚酯樹脂。
