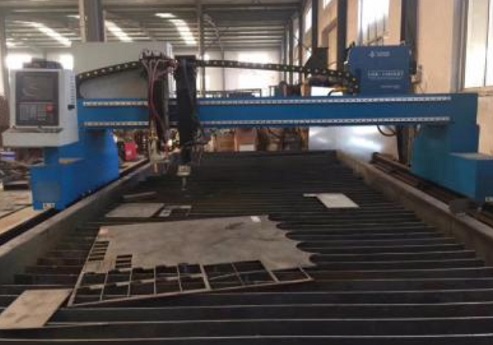

數控等離子切割機平臺格柵板是切割機在施工中的重要部件之一，它放置在切割機水槽內的積灰斗上面，主要用于施工中材料的擺放，通過格柵與格柵的間距將材料架空使切割中產生的粉塵抽到除塵器內，另外使切割中產生的氧化渣能掉入水槽的積灰斗內。
原先我們的平臺格柵為單面使用，設計時選用的是板條加強筋板，并將其設在了格柵的底部，同時考慮到強度分別在格柵兩面加了三角板，因此時常發生氧化渣掉在加強筋板及加強三角板與加強筋板的交接處，由于平臺格柵加強筋板在靠近積灰斗處，所以照成積渣難以及時清理，久而久之一旦積灰斗內的積渣接近平臺格柵時，黏附在加強筋板及加強三角板與加強筋板的交接處的氧化渣就會逐漸多，造成最后難以清理。另外，由于平臺格柵一方面在靠近切割機的吸風口邊緣為切割頻率最高，另一方面切割時的金屬粉塵在吸風口的作用下易黏附在格柵上面，從而使得邊緣處久而久之堆渣就會逐漸超過格柵的高度。
通過對單面平臺格柵使用中存在的問題進行分析后，對雙面平臺格柵設計我們先后考慮了新方案要滿足平臺格柵在使用過程中的承受強度、單個平臺格柵的規格在氧化渣積滿的情況下重量符合行車的吊運額定范圍、完善原平臺格柵的使用壽命提高設備的除塵效果、控制原材料使用的成本以及由于平臺格柵所造成的質量問題。

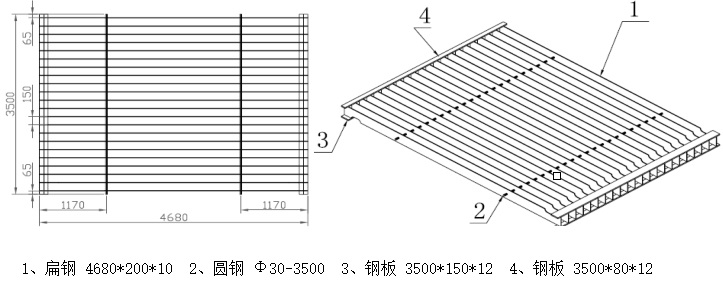

雙面平臺隔柵中間的加強筋采用的是中30mm圓鋼，并將其設在了隔柵的中間，當?shù)紫碌姆e灰斗積渣接近平臺隔柵時，中間的圓鋼與廢料斗依然有一定距離，因此在水中的圓鋼仍不易產生掛渣現象。即便圓鋼由于切割機水槽水位過低露出水面產生掛渣現象，也能清晰的看到便于及時清理。
目前在雙面平臺格柵的正反面邊緣開設了寬200mm*深50mm的氧化渣堆積槽，使得將切割頻率最高的邊緣在切割時產生的氧化渣集中堆積在凹槽內，且該凹槽又可以將起割處的邊角料掉在其中，避免邊角料碰撞割炬，影響切割質量。
改進后的數控切割機平臺格柵在使用過程中充分的體現了其優越性，極大的提高了格柵的使用壽命，降低了格柵制作成本，零件的切割質量也得到了大幅提升，進一步將降本增效發揮的實處，為公司創造了更高的經濟效益。
