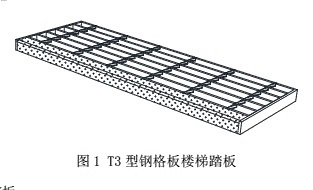

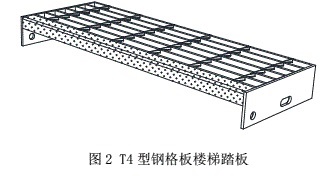

鋼格板樓梯踏板用負載扁鋼和橫桿按一定間距進行交叉排列，并焊接成中間帶有方形網孔的一種鋼格板制品。包括前沿防滑突緣和端邊板。鋼格板樓梯所有踏板應有防滑突緣，突緣必須貫穿整個踏板，突緣寬度不小于25mm。鋼格板樓梯踏板的結構型式：T3型鋼格板樓梯踏板：T3型鋼格板樓梯踏板用與承載扁鋼相同規格的端邊板包邊，前沿貫穿防滑突緣。安裝方法為直接焊接在梯梁上如圖1所示。T4型鋼格板樓梯踏板：T4型鋼格板樓梯踏板用帶有安裝孔的端邊板包邊，端邊板寬度為60mm~65mm，前沿貫穿防滑突緣。安裝方法為用螺栓連接在梯梁上，如圖2所示。
荷載設計
鋼格板樓梯的設計荷載按實際使用要求確定，但應不小于本部分規定的數值。鋼格板樓梯應能承受5倍預定活荷載標準值，并應不小于施加在任何點的4.4kN的集中荷載。水平投影面上的均布活荷載標準值應不小于3.5kN/m2。鋼格板樓梯踏板的負載區域應能承受1.5kN集中荷載，在整個梯寬上均布荷載不小于2.2kN/m。鋼格板樓梯的踏板長度為600mm≤L<1200mm，1.5kN集中荷載應分布在100mm×100mm的負載區域上，該區域在踏板長度的中心線上，該區域的一條邊線位于防滑突緣的外邊線上。
鋼格板樓梯的踏板長度為1200mm≤L<1600mm，1.5kN集中荷載應同時分布600mm間隔 分隔開的負載區域上，負載區域在踏板長度的中心線兩側的對稱位置上，100mm×100mm的負載區域的一條邊線位于防滑突緣的外邊線上。鋼格板樓梯的踏板長度1600mm≤L≤2000mm，1.5kN集中荷載應同時分布在按每600mm 的間隔分隔開的對稱位置和踏板長度的中心線上，100mm×100mm的負載區域的一條邊線位于防滑突緣的外邊線上。鋼格板樓梯踏板的負載區域在1.5kN集中荷載作用下，踏板的撓度不超過跨距的1/300或6mm二者中的較小值：在4.4kN集中荷載作用下，踏板不產生脫焊脫鎖或其它破損情況。
制造與安裝
鋼格板樓梯的梯梁用槽鋼制作，槽鋼的規格根據鋼格板樓梯承受的荷載來選定。鋼格板樓梯的傾角在20°~45°范圍之內。優選傾角為30°~35°，偶爾性進入的最大傾角宜為42°，經常性雙向通行的最大傾角宜為38°。鋼格板樓梯的常用梯寬為600mm、800mm、1000mm、1200mm、1600mm、2000mm。對于單人通過的鋼格板樓梯寬應不小于600mm。當鋼格板樓梯頻繁地承受幾個人同時交叉通過或用作人員的撤離路線時，梯寬應增加到1600毫米~2000毫米.鋼格板樓梯的梯高不大于5m，大于5m時宜分段設梯，中間應增設休息平臺。鋼格板樓梯的凈空高度應不小于2000mm。鋼格板樓梯的級高應不大于220mm。在同一梯段上，踏板級高應盡可能一致。
鋼格板樓梯踏板承載扁鋼厚度不小于5mm，承載扁鋼寬度不小于30mm。用作人員撤離路線的鋼格板樓梯踏步板和休息平臺的承載扁鋼凈空間距不大于20mm。鋼格板樓梯的踏板寬度范圍通常為~215mm、~245mm、~265mm、~305mm，長度等于梯寬。鋼格板樓梯踏板的搭接應不小于10mm，不大于35mm。鋼格板樓梯的最上一級踏板應與鋼格板平臺平齊。容易發生滑倒危險的場所的樓梯，建議使用齒型鋼格板踏板。鋼格板樓梯的兩側必須安裝護欄。鋼格板樓梯各構件的選用材料應符合荷載及安全的要求。
樓梯踏板可采用碳素結構鋼、耐候結構鋼、低合金高強度結構鋼材料，且符合GB/T700、GB/T4171、GB/T1591、GB/T702的要求。樓梯踏板可采用鐵素體不銹鋼、奧氏體不銹鋼、雙相不銹鋼材料，且符合GB/T4237、GB/T3280的要求。為了運輸方便，梯梁與踏板可以分別制造，現場拼裝。鋼格板樓梯踏板的端邊板與梯梁的連接可加裝支承角鋼，支承角鋼不小于40mm×40mm×4mm，可以在工廠預先焊接在梯梁上或者在現場螺栓連接。

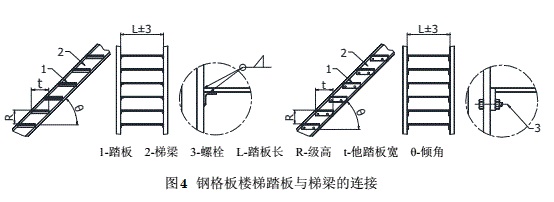

鋼格板踏板的承載端邊板應與每根承載扁鋼單面滿焊，焊縫為不小于3mm的貼角焊，高密度人群撤離路線的鋼格板樓梯踏板應雙面滿焊。鋼格板踏板的防滑突緣必須貫穿踏板并與承載端邊板雙面滿焊。鋼格板踏板與梯梁的連接采用焊接或螺栓固定。采用螺栓固定時，螺栓規格不小于M12。如圖4所示。鋼格板樓梯與平臺梁宜采用焊接連接，當不便焊接時，可采用開長圓孔的螺栓連接。鋼格板樓梯向上進入休息平臺或工作平臺上的第一件鋼格板必須有與踏板相同的貫穿樓梯寬度的防滑突緣，該件鋼格板必須焊接固定在平臺梁架上。鋼格板樓梯只要上升高度超過500mm就應安裝護欄，扶手應至少從距樓梯底部的垂直距離為1000mm處開始。
防腐蝕措施
工業腐蝕環境下的鋼格板樓梯踏板，宜采用耐候鋼或不銹鋼制造。除不銹鋼梯踏板外，鋼格板樓梯踏板采用熱浸鍍鋅表面處理。鋼格板樓梯踏板安裝施工中，因焊接固定或是切割、碰撞等原因損壞了構件的防腐涂層，現場施工方和用戶應采取補救防腐處理，恢復防腐涂層。工業腐蝕環境下的鋼格板樓梯踏板安裝螺栓可選用不銹鋼螺栓。
樓梯踏板的檢驗

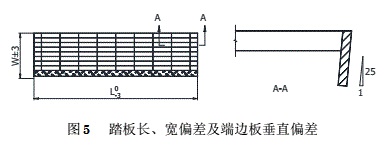

鋼格板樓梯踏板的尺寸檢查，安裝孔中心偏差不大于1mm。踏板允許偏差應符合圖5的規定。
鋼格板踏板的承載端邊板與每根承載扁鋼單面滿焊。防滑突緣貫穿踏板并與承載端邊板雙面滿焊。貼角焊焊縫不小于3mm。熱浸鋅表面處理的鋼格板踏板，鋅層厚度應符合GB/T13912《金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及試驗方法》的規定要求。外觀檢查產品外表應光滑，焊縫完整光滑，無焊渣，無毛刺，鍍鋅均勻平滑，無粗糙鋅瘤。鋼格板樓梯踏板荷載檢驗按照荷載檢驗方法，由生產廠家抽樣測試，其結果可作為質量交付文件。在1.5kN集中荷載作用下，踏板的跨中最大撓度不超過跨距的1/300或6mm二者中的較小值。移除試驗荷載后，永久變形撓度不超過跨距的1/1000。在4.4kN集中荷載作用下，踏板不產生脫焊脫鎖或其它破損情況。
