鋼格板自動包邊機是用于鋼格板生產的輔助設備，屬于鋼格板焊接設備。可以提高鋼格板裝配精度、大大提高生產效率，有效的改善生產現場環境。
鋼格板包邊機結構
鋼格板自動包邊機是在機座上設置下電極座，在機座的上部對應于下電極座的上方設置上夾緊缸，在上夾緊缸的活塞桿端部設置用于夾緊待包邊鋼格板的夾緊頭；在機座的上部、上夾緊缸的側面設置變壓器，在所述變壓器上連接整流管；下電極座與變壓器的電流輸出端利用負極連接銅排相互電連接，整流管的輸出端與壓焊電極之間利用連接軟銅排相互電連接；壓焊油缸位于下電極座側面的機座上，并且，所述壓焊油缸的運動方向與上夾緊缸的運動方向垂直，壓焊油缸的運動方向與待包邊鋼格板的平面平行；在壓焊油缸的活塞桿上有所述壓焊電極。

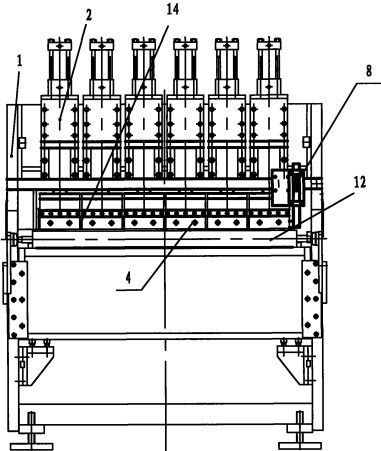

鋼格板自動包邊機結構圖
上夾緊機構
鋼格板自動包邊機的上夾緊機構，其包括上壓油缸、導向軸、油缸安裝座、導向座、壓緊體、連接塊和壓緊塊，上壓油缸安裝在油缸安裝座上，上壓油缸的活塞桿端與導向軸連接，導向軸裝配在導向座內，導向座安裝在油缸安裝座上，導向軸的另一端連接壓緊體，壓緊體下端安裝連接塊，連接塊上安裝壓緊塊。壓緊塊的形狀可根據實際要求更換，適用范圍廣，工件夾緊牢固，便于加工。
側定位機構
鋼格板自動包邊機的側定位機構，其包括軌道、側定位體、定位組件和緊定手柄，軌道固定在機座上，軌道面上凹設有Ｔ形槽，側定位體的背面設有與所述軌道對應的水平滑槽，水平滑槽面上凸設有與Ｔ形槽對應的Ｔ形滑塊，側定位體背面的水平滑槽及Ｔ形滑塊與軌道及軌道面上的Ｔ形槽對應裝配，側定位體可在軌道上水平滑動；所述側定位體的正面設有垂直的封閉的豎直滑槽，定位組件包括定位桿和定位板，定位桿裝在豎直滑槽內，可上下滑動，定位板安裝在定位桿的下端；緊定手柄安裝在側定位體的正面，用于鎖緊定位桿，定位準確且適用性強。
