如何進行鋼格板排版設呢計,根據實際情況, 鋼格板的荷載、跨距和撓度之間的關系的計算，根據鋼結構計算的原則。選擇適的鋼格板規格.。
鋼格板排版設計規定
u因鋼格板扁鋼間距有30mm、40mm、60mm三種系列，為減少加工時間和降低損耗，請按如下規定設計鋼格板的排版尺寸.

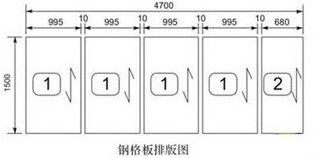

u 標準原板尺寸為6100LB×995mm，排板時應以995mm為寬度，板與板之間應留5-1Omm間隙，用最后一塊補足余下的尺寸，見圖A和B。
u如板寬不足995mm應從(鋼格板的扁鋼數目與其相應的總體名義寬度)表中選用最接近的寬度,如1250LB×590mm的板應改為1250LB×605mm。
u鋼格板長度可任選，但最好選用50mm的整倍數,
u鋼格板尺寸表示方式：1250LB(板長)×995mm(板寬)18
平臺鋼格板的設計要求
鋼格板平臺承受設計荷載時，其變形撓度不能大于跨距的1/00，平臺走道最大不能超過10mm，除滿足上述要求外，所有平臺都應符合下列規定：
1、為了使鋼格板不產生永久變形、單人通道應大于荷載1.5倍
2、為了使得鋼格板不產生斷裂、 雙人通道應大于荷載3.0倍。
3、特殊荷載條件下的設計要求由采購方和鋼格板廠家共同協商。
樓梯踏步板的設計要求：
在設計荷載條件下，任意踏步中點變形撓度不能大于其跨距的1/200，最大不能超過6mm，除滿足上述要求外，所有踏步板還應符合下列規定：
1.設計荷載值x1.5時，才不會使得鋼格板變形；
2.設計荷載值x3.0時，才不會使得鋼格板斷裂。
一切從鋼格板實際使用不變形，不斷裂考慮，設計出美觀使用，通風透光，有現代感受的產品來。
