鋼格柵板結構適應于多種用途的需要，它已被廣泛應用于冶煉廠、軋鋼廠、化學工業、采礦工業和發電廠等行業的工業車間內作為樓板、平臺、站臺、人行道、樓梯踏步等。鋼格柵板由縱向柵板和橫向柵條組成。前者承重，后者將前者聯結成格狀整體。按柵板和柵條的聯結方式及工藝特點，鋼格柵板又分成若干型式。
壓焊鋼格柵板
壓力焊接格柵板由縱向承重柵板和橫向的扭絞方鋼，籍助于2000kV以上焊接電源和100t壓力下焊接制成。制造寬度為1000mm，它的承重柵板無沖孔（即未削弱），縱橫向的各節點逐點焊接，焊點光潔無溶渣，因此形成了每平方米面積有600到1000個牢固的聯結節點，業具有均勻透光和透氣特性的格柵。由于焊點無溶渣，因而它對油漆或鍍鋅層具有良好的附著力，如圖1。它的端部柵板和承重柵板之間的T型接頭以CO2氣體保護焊連接。
嵌入式壓焊鋼格柵板
由帶沖孔的承重柵板和無沖孔的橫向柵條組成。橫向柵條嵌入承重柵板，然后用壓力焊機進行各節點的焊接。由于它與上一種格柵板結構相似，但橫向柵條為板條，其斷面系數大于扭絞方鋼，所以它具有比前一種格柵板更高的承載能力。如圖2
壓制鋼格柵板
承重柵板上開槽以供柵條聯結，槽口是鐮刀型的，相鄰的承重柵板的鐮刀型槽口彎向相反，未削弱的橫向柵條用特殊壓力機以高壓力壓入承重柵板的槽口內，由于此槽口彎向相反，遂使橫向柵條增加了一個附加尺寸，促使了此格柵板剛度增加，因此，使承重柵板與橫向柵條之間有著不可解的相互聯結，形成了堅固的格柵板，能抵抗水平剪力，具有很大的耐扭曲剛度，以致能承受很大的荷載(見圖3)。壓制格柵板的端部鑲邊板和承重柵板之間的T型節點使用CO2氣體保護焊焊接。
插接鋼格柵板
這種格柵板的承重柵板上設有細長的槽口，柵條插入檔口，並轉動角度后在槽口內的凹口中擠緊固定，形成了縱橫網格，承重柵板的端部鑲邊板與承重柵板用CO2氣體保護焊焊接。此外，柵條固定后還以擋塊加固。此種格柵板在國內已有批量生產，它的優點是組裝簡單、焊接工作量少，但承重能力不高，故只能做輕型格柵板使用(見圖4)。
鋸齒形特殊格柵板

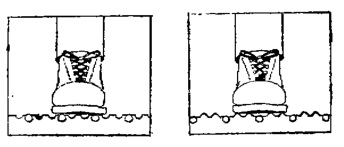

當對格柵板有特殊的抗滑要求時，例如有冰雪或有油的傾斜的人行道，可使用鋸齒形特殊格柵板。這種格柵板有普通型和特殊型兩種，它的承重柵板為帶有鋸齒的板條，橫向柵條和壓焊型格柵板的一樣，為扭絞方鋼被壓力焊接于承重概板之上。當用戶需要時，為了防止15mm直徑的球或其它類似尺寸的物體穿過縫隙，也可以在相鄰承重柵板之間用一根或若干根螺紋鋼筋壓力焊接于橫向柵條(扭絞方鋼）之下。普通型鋸齒形格柵板與特殊型格柵板的區別在于普通型的橫向柵條焊接于承重柵板鋸齒的上端。這樣，人的腳印僅與橫向柵條接觸(圖5a)，而特殊形的橫向柵條則焊于承重柵板鋸齒的波谷處(圖6)，這樣，人的腳印將與鋸齒接觸(圖5b)。因此，特殊型具有比普通型更大的抗滑阻力，兩者相比，后者在橫向柵條方向的抗滑能力比前者大45%。
不論哪種型式，因它是柵板和柵條的格狀聯結，均具有極佳的防滑性能和較強的承載能力，加之它的制成品沒有缺口，沒有沖孔，若表面再給予鍍鋅防護措施，則其抗腐蝕和磨損的性能遠較其它金屬鋪板優越，而且良好的透光和透氣性能也決定了它適用于多種場合。
