鋼格板設計人員按照客戶要求將圖紙分解完畢后，后續需要花費大量的時間來處理尺寸、數量的統計和標注，繪制零件圖，編制任務清單和明細表等，工作量大、繁瑣，容易出錯，出圖時間長。在鋼格板產品設計過程中，產生了大量的設計信息，如DWG圖紙文件，任務明細清單，產品零件圖，材料BOM，工藝要求等信息，這些信息大部分是以紙質文件的形式存在和傳遞，分散在各個職能部門，數據利用性差。鋼格板生產管理人員在查找、復制、拆分、統計、驗證、存檔這些文件時要花費大量時間，從而減少了對管理組織工作精力的投入，管理人員把時間精力消耗在伏案收集數據整理文件。
鋼格板MES系統圖紙?zhí)幚砟K是設計人員按照客戶要求將圖紙分解完畢后，后續大量繁瑣的工作，如尺寸、數量的統計和標注，異形圖生成，零件圖的生成，任務清單和明細表的生成都由計算機自動完成；同時，將圖紙中的數據信息如形狀、尺寸等引入到數據庫中，重點對異形產品進行識別，對比標準庫得到每件產品的理論加工難度。系統還將得到異形產品的零件庫，為生產計劃系統使用。
鋼格板MES系統CAD圖紙?zhí)幚砜梢詫?shí)現以下功能：

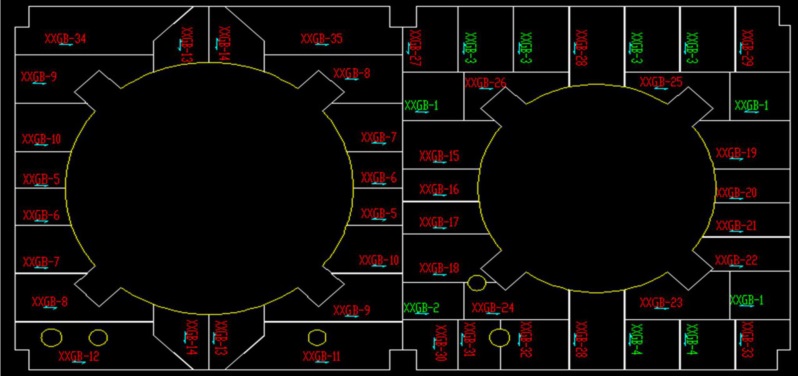

1、自動編號，圖紙分解完畢后，程序根據圖紙中事先確定的方向，程序自動編號，并計算出長、寬尺寸、踢腳板尺寸、開口開洞及其大小。相同圖形唯一標號。圖號轉換功能。編號可分別按繪制順序、長度、寬度排序。

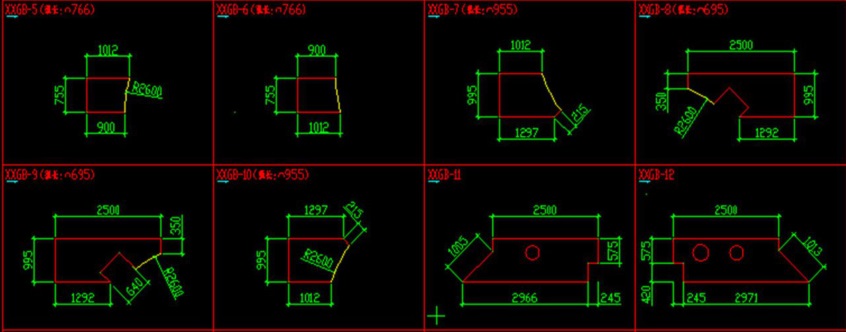

2、提取異形圖，程序可手動單獨，自動批量提取異形圖，并自動標注尺寸，標注弧長。
3、導出異形圖片功能。將每個異形圖以圖片格式導出到數據庫中，可以再網頁中查看零件圖。

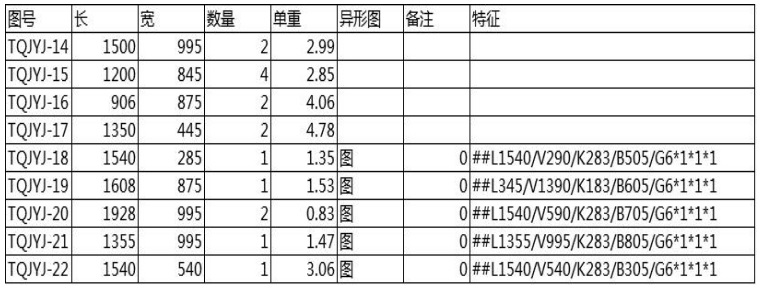

4、導出明細：將踢腳板重量加到帶有踢腳板的格板重量上；對編號與尺寸錯誤進行初步檢查。
圖紙?zhí)幚碜詣?dòng)化模塊投入使用，提高繪圖效率約30%-50%，提高訂單反應速度，實現產品數據化管理的目標。
鋼格板MES系統CAD圖紙信息處理模塊具有如下特點：
（1）集成在CAD繪圖環境中，方便設計人員繪圖，簡單易操作；
（2）自動化程度高，圖紙分解完成后，后續工作如尺寸、數量的統計和標注由系統自動完成，提高效率，減少錯誤。可定制繪圖環境，統一繪圖樣式；
（3）提供靈活的數據接口。
（4）CAD信息處理模塊最終生成帶有加工特征信息、零件圖、材料表的加工任務單，為工時管理，計劃排產，派工管理提供基礎數據。
（5）考慮到CAD圖紙?zhí)幚砟K適合整個鋼格板設計行業的通用性，CAD模塊具有加密性保護措施。只有授權的用戶才有操作使用權限。
