鋼格板由于結構輕、強度高、安裝方便等特點在船舶制造行業應用廣泛，在船舶機爐通道、甲板通道、檢修通道、平臺等均被大量采用，船用鋼格板的標準為CB/T608-1998，鋼格板常用32*3,40*3,50*5的扁鋼制作。使用環境和用途的不同,船用鋼格板也經常采用不銹鋼材質和鋁合金材質生產制造。
船用鋼格板的規格及適用部位
表1 船用鋼格板的型式、規格及適用部位
船用鋼格板的尺寸
表2 AG/BG船用鋼格板的主要尺寸

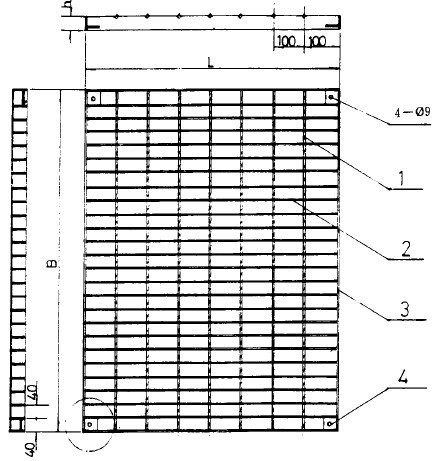

船用鋼格板的結構
1——橫條；2——縱條；3——包邊；4——固定板
圖1 船用鋼格板的結構型式
船用鋼格板的要求
1、鋼格板外形尺寸偏差，應符合 YB 4001-9l 的要求。
2、鋼格板手工焊接時，用雙面 3mm的焊腳，端部包角焊，不應有漏焊 虛焊和咬肉現象。
3、鋼格板娤焊后，應校正平直。
4、鋼格板制成后，表面應光澤，無銳邊，毛刺機飛濺物。
5、鋼格板制造及表面處理要求，應符合 YB 4001-9l 的要求
6、鋼格板制造允許偏差，長度.寬度±3mm，對角線為3mm。平面度不得大于3mm。
7、BC 型鋼格板手工組裝時，膠黏劑涂刷應均勻，無膠逆出，外觀整潔。
8、鋼格板制成后，應無毛刺.夾層和裂縫等缺陷。
9、鋼格板色澤應均勻。
10、鋼格板的安全承載荷為 300 kg，擾度為2mm 以下。
